ここでは
スケッチアップメイク2017での
フォローミーツールを使ったパイプの描き方を
解説しています。
制作環境
パソコン・・・・・Mac
OS ・・・・・・・Big Sur
マウス・・・・・・Magic Mouse
パイプの描き方
描画手順ですが
- パイプを描く線の描画
- パイプの径を描画
- フォローミーでパイプを描画
とても簡単に描けますので活用してください。
パイプを描く線を描画

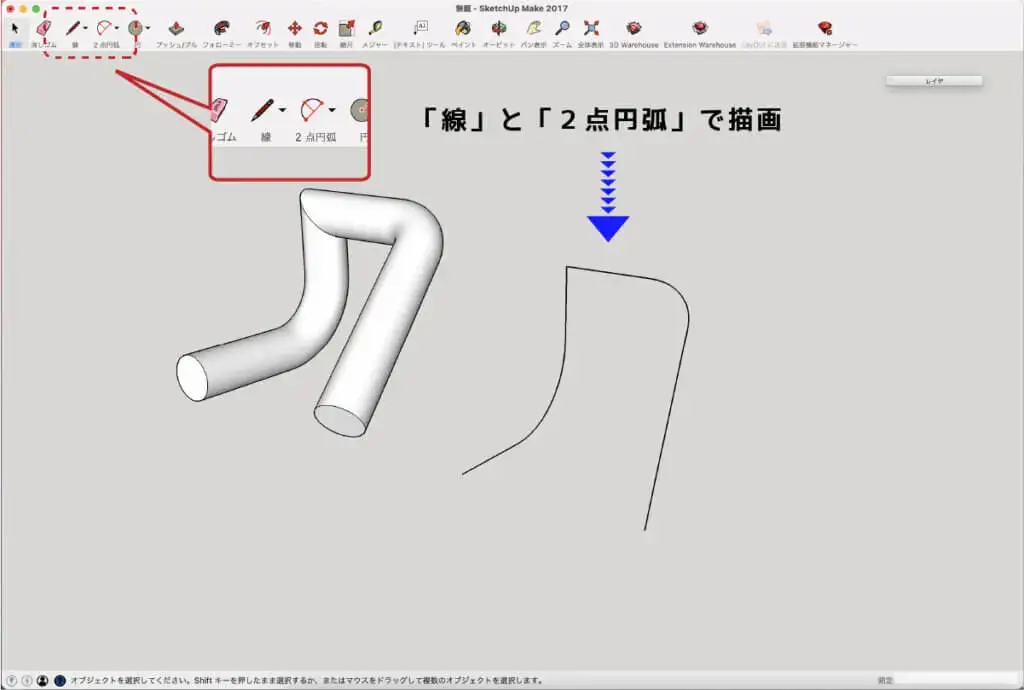

▼線及び円弧ツールでパイプを描く線を描きます。
パイプの径を描画

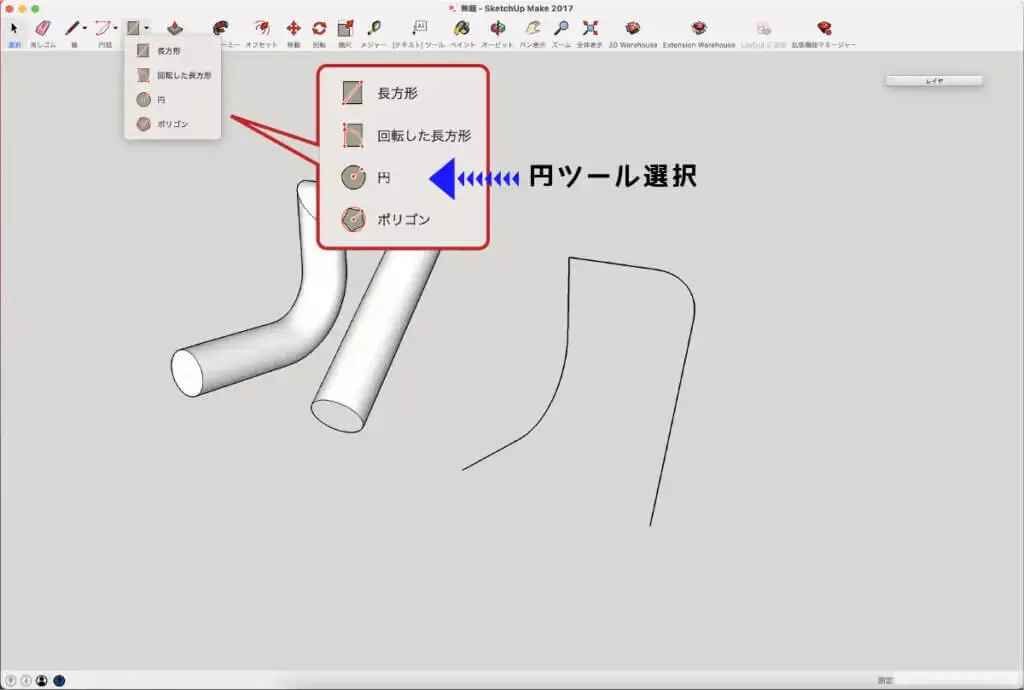

▼円ツールでパイプの径を描きます。

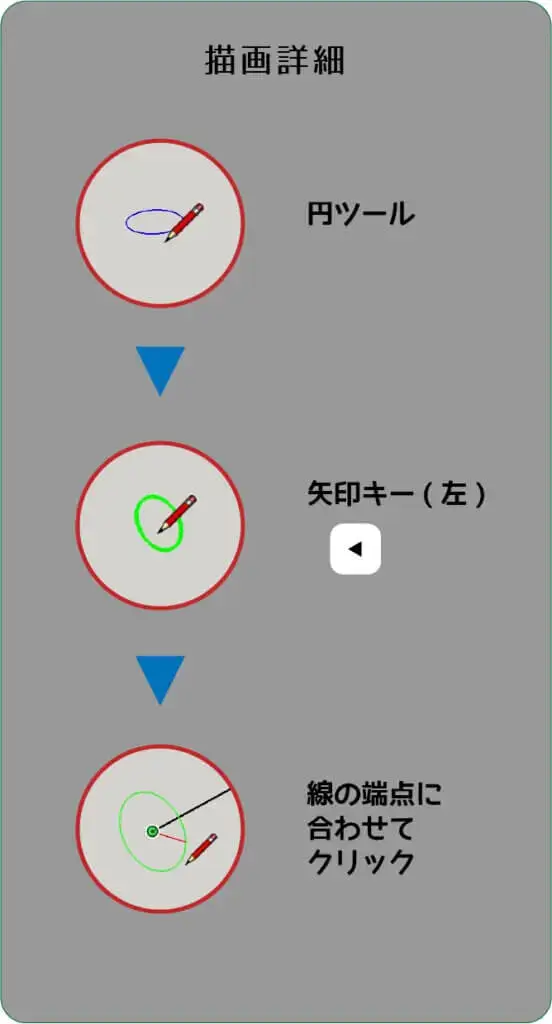

▼下記の手順で作業を進めます。

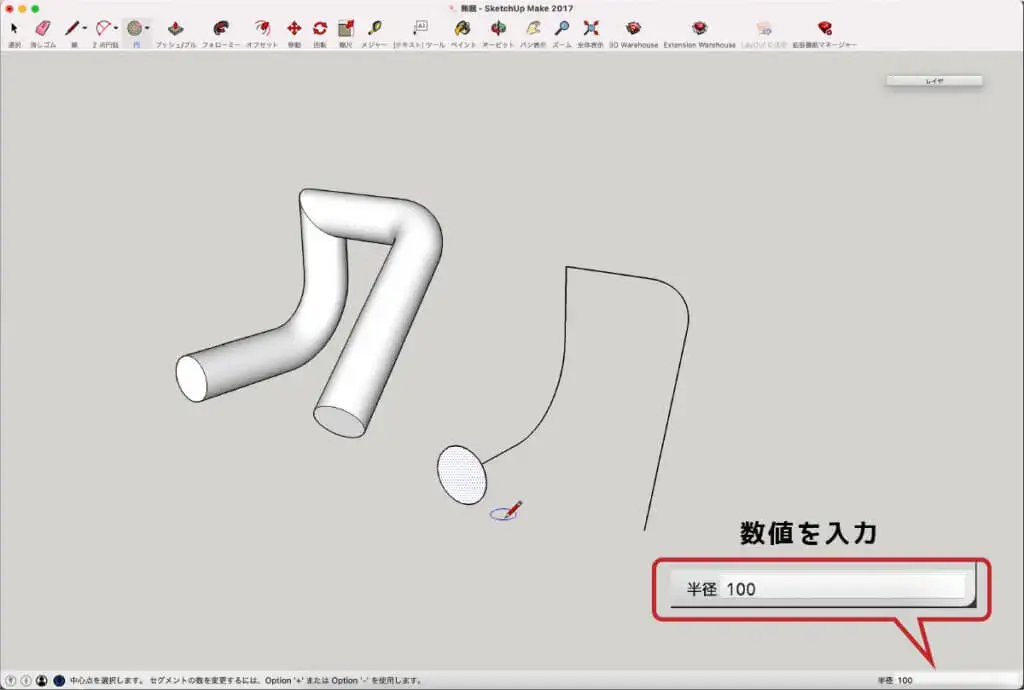

▼パイプの径を入力して 「 return 」で円を確定します。

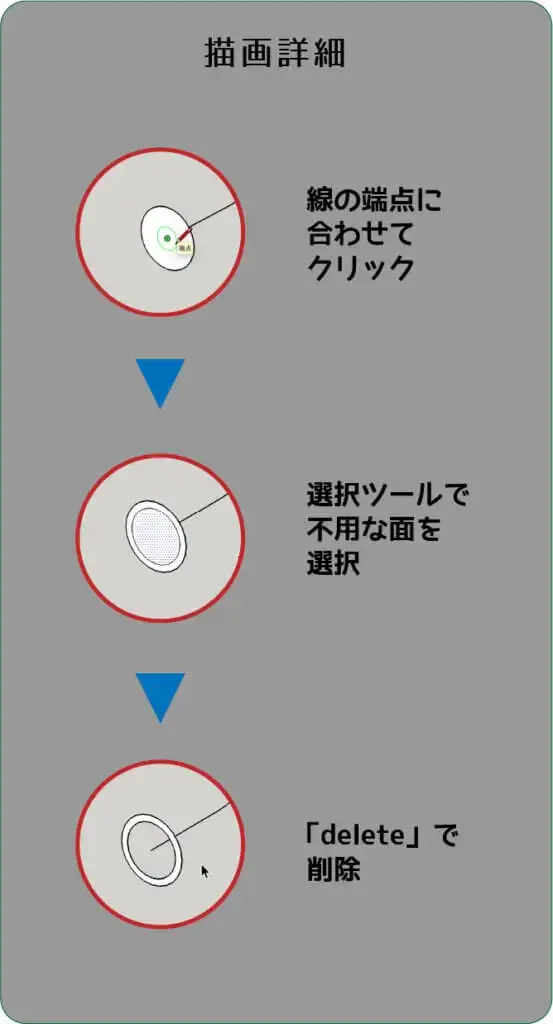

▼中の穴になる部分を「 円ツール 」で描画します。
面がすでにありますので面に沿った描画ができます。
フォローミーでパイプを描画
線を選んでからフォローミーでパイプを描画します。

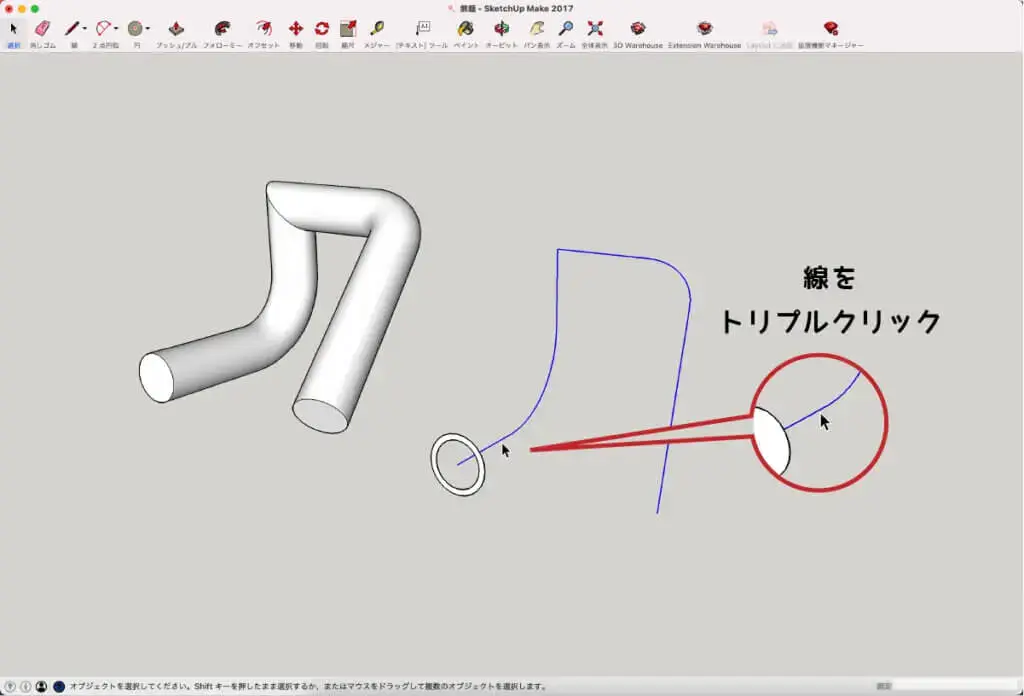

▼「 選択ツール 」で線をトリプルクリックして選ぶ。

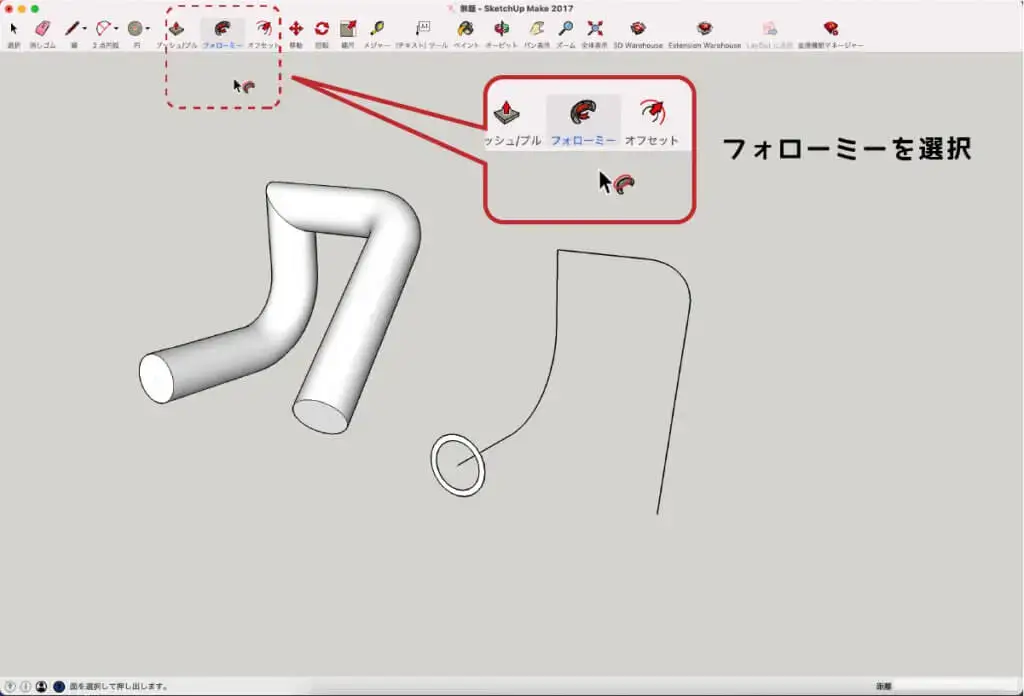

▼ツールバーから「 フォローミー 」を選択。
線の選択が解除されたように見えますが大丈夫です。

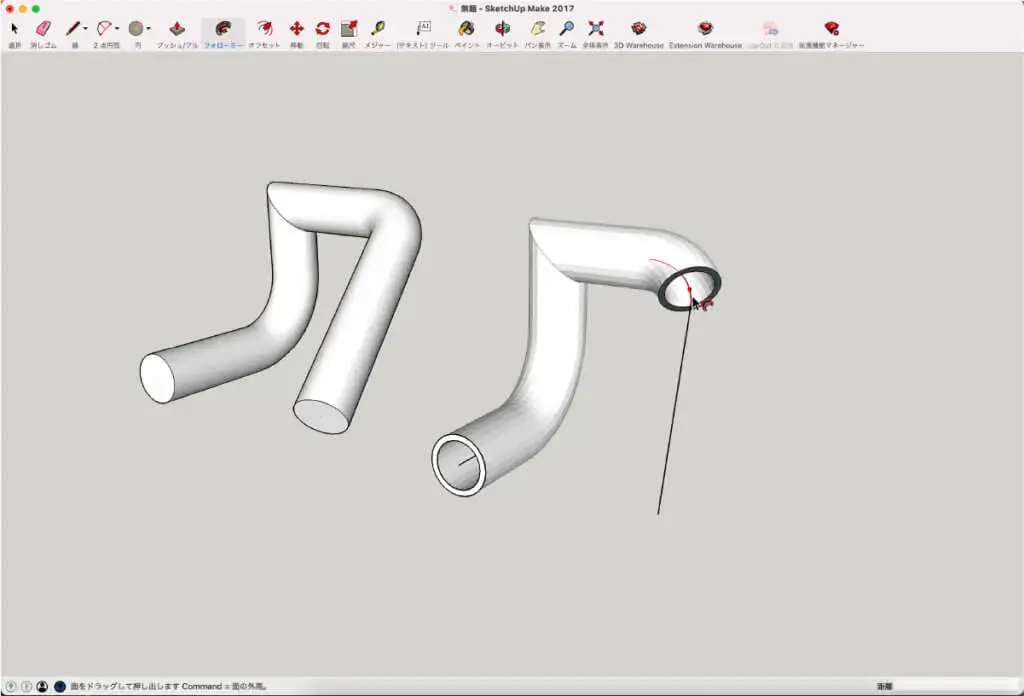

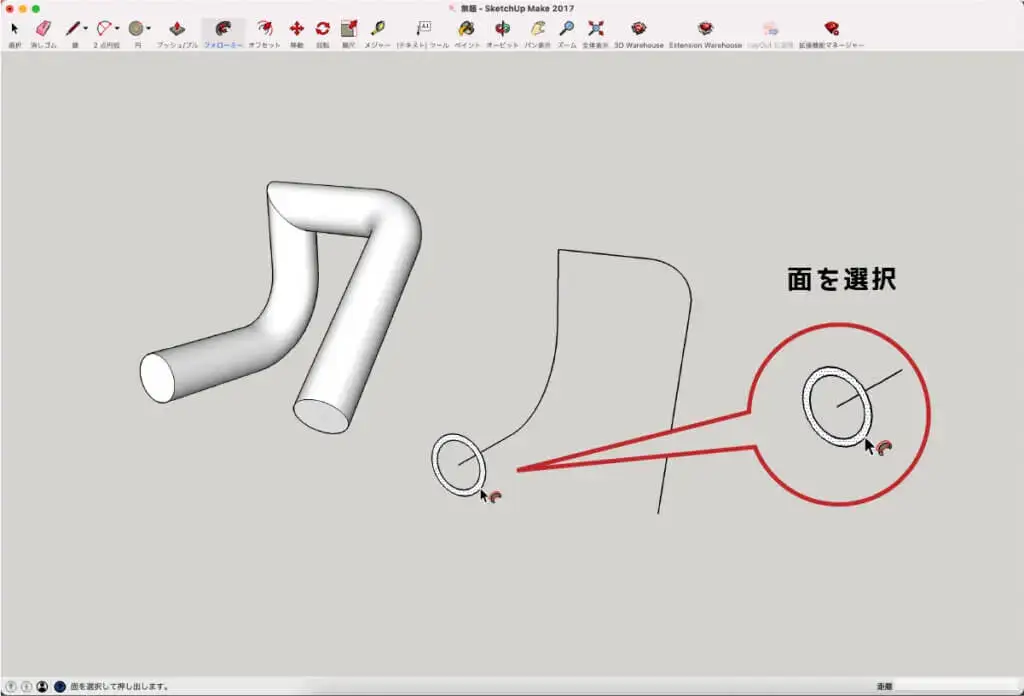

▼円の面にカーソルを当ててドット柄が出たらクリックします。

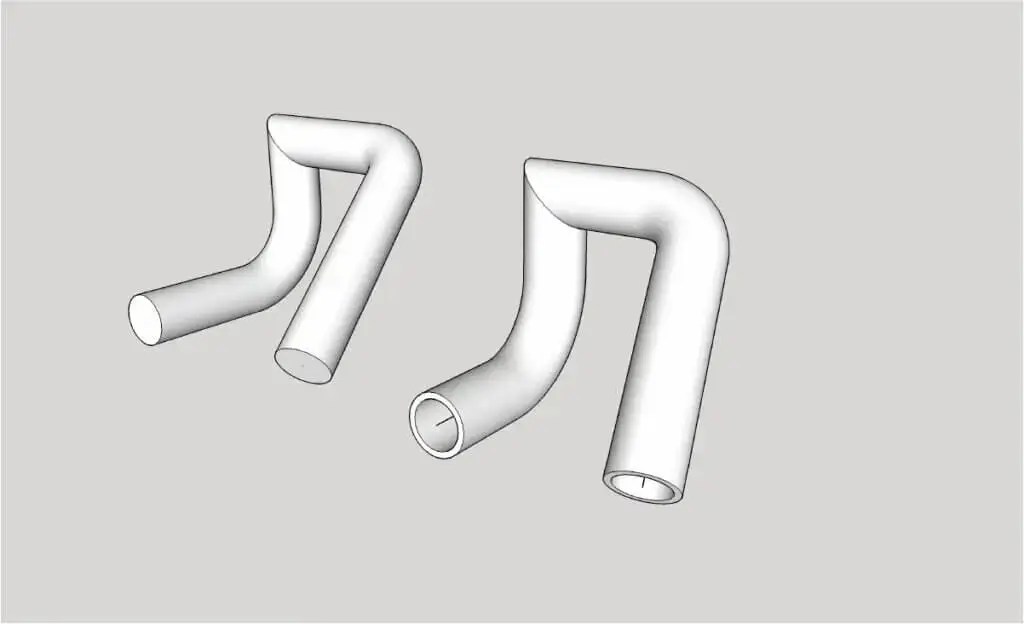

▼パイプの完成です。
以上で終わりになります
最後に
おつかれ様でした。
フォローミーツールでの
配管やパイプフレームなどの描画は
利用用途が幅広くありますので
作業の効率化になりオススメです。
最後まで読んでいただきありがとうございます。
少しでも何かの参考になれば幸いです。
