ここでは
スケッチアップメイク2017で
図形を回転コピーする方法を
解説しています。
門柱製作を例に解説を進めます。
制作環境
パソコン・・・・・Mac
OS ・・・・・・・Big Sur
マウス・・・・・・Magic Mouse
スケッチアップで回転コピーする方法

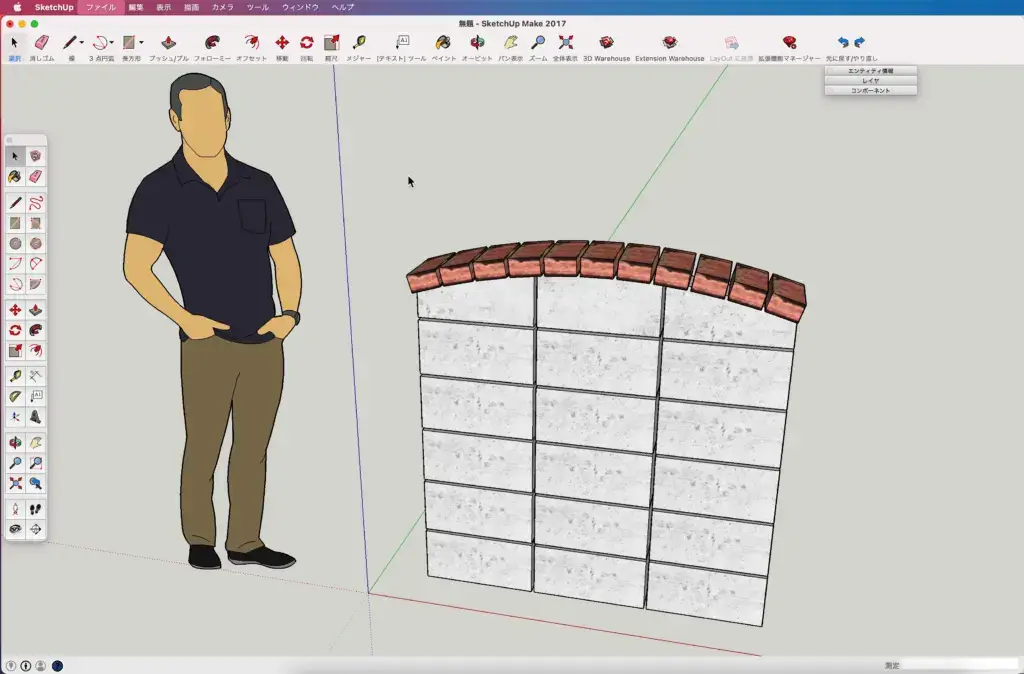

完成図
▼まあまあ…門柱らしいかな？
ブロックとレンガを描画します
ブロックを積み上げるまでの描画方法はこちらを参照ください。
スケッチアップで直列コピーする方法
ここではスケッチアップメイク2017で図形を直列にコピーする方法を分かりやすく解説しています。
www.chiichann.com
R形状を描画しましょう

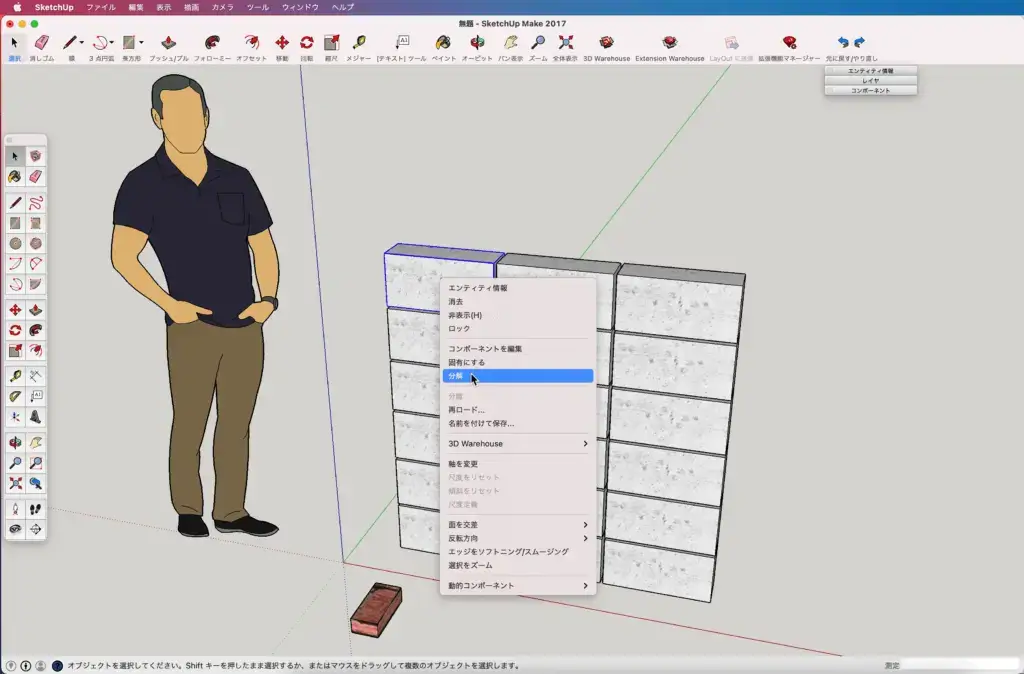

▼先ずは、上段のブロック3個のコンポーネント化を解除します。
- 選択ツールでブロックを選択し「control」を押しながらクリック。
- コンテキストメニューの「分解」をクリック。
コンポーネント化が解除されます。

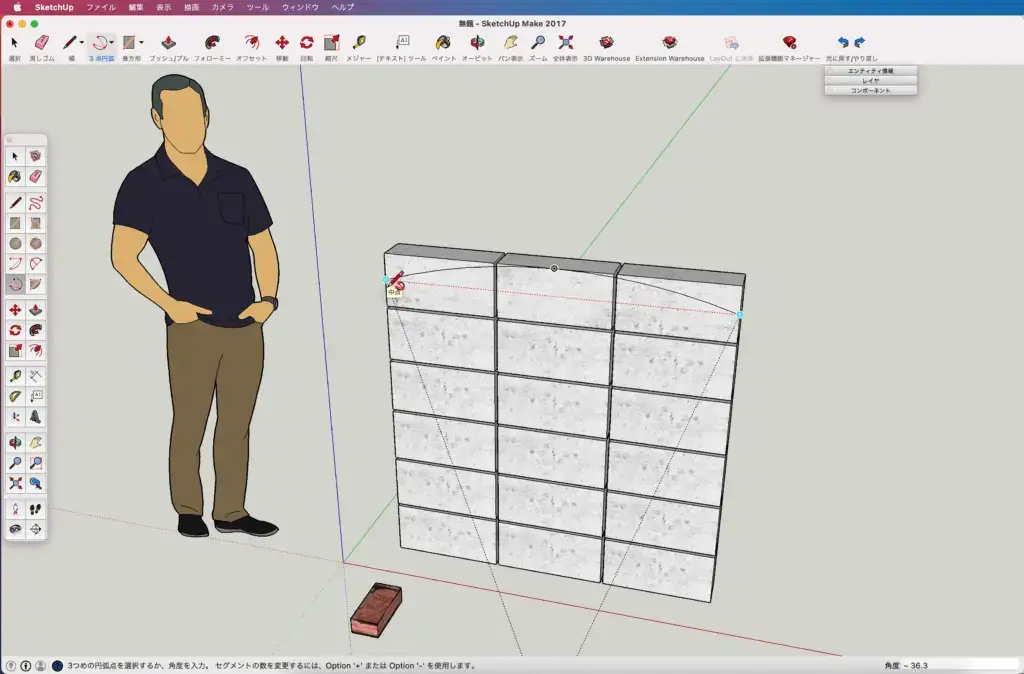

▼ツールバーにある「３点円弧」を選択したら
・各ブロックの中点を３箇所選択して円弧を描画します。
▼ツールバーから「プッシュ/プル」を選択して
・ブロックの不用な部分を押し消してR形状を完成させます。

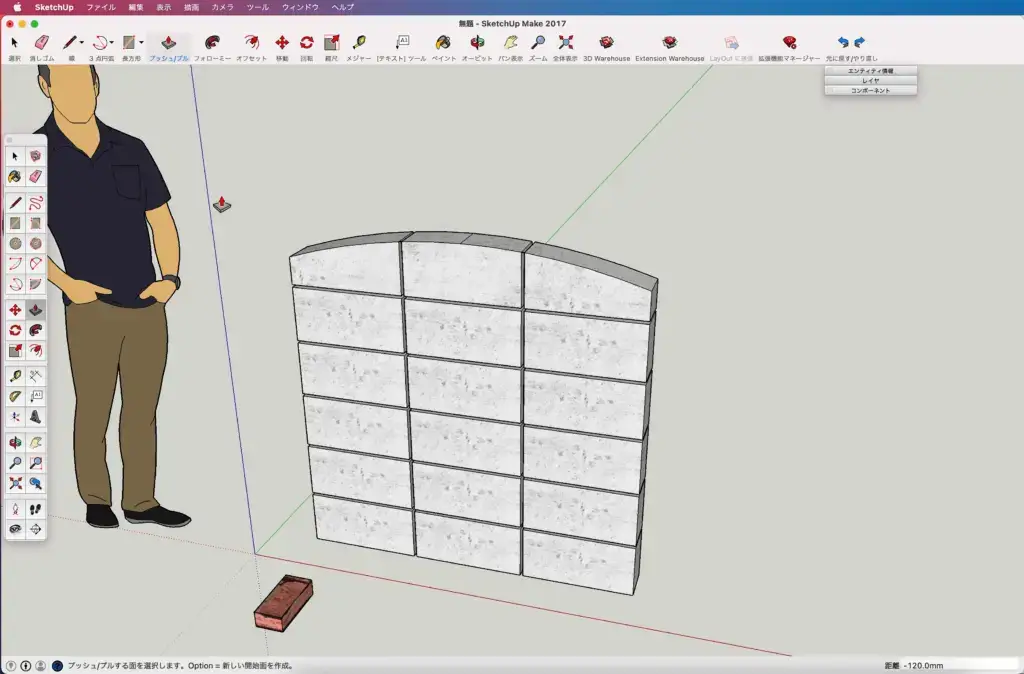

▼こんな感じになります。
R形状に沿って均等にコピーしよう

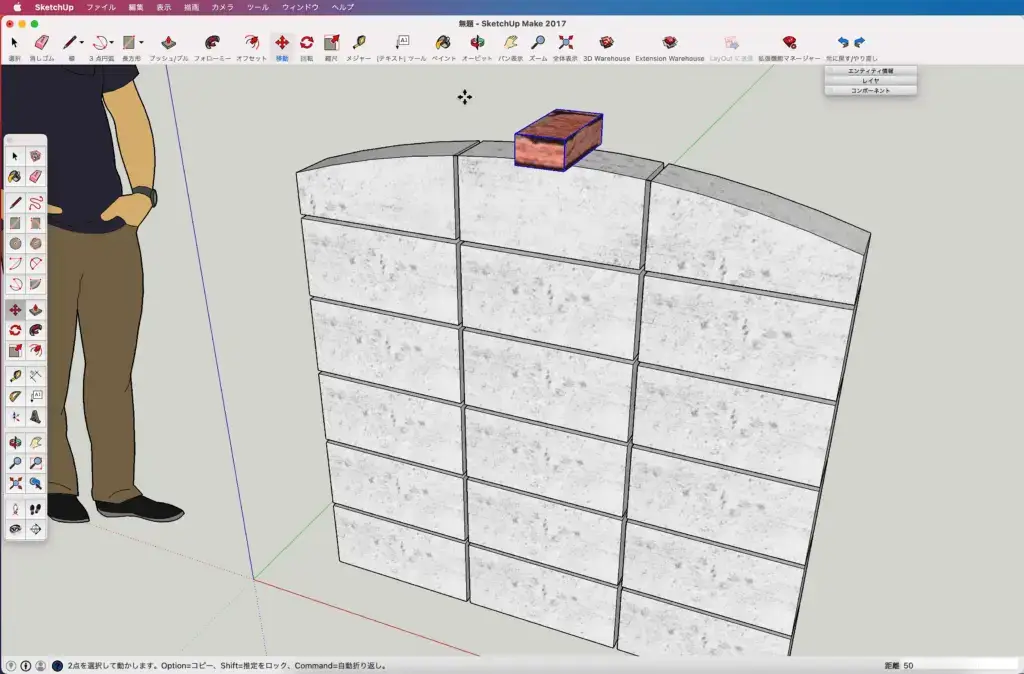

▼レンガを選択したら
・ツールバーの「移動」ツールでレンガをブロック塀の中央に配置します。

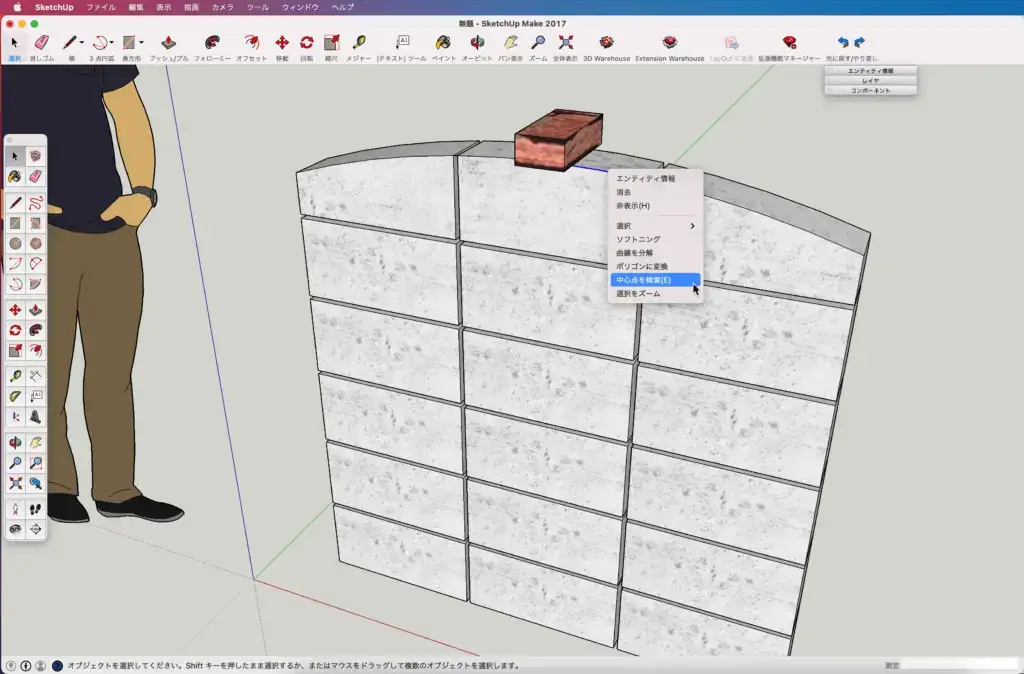

▼円弧の中心を検索します。
- ３点円弧で描画した円弧を選択し「control」を押しながらクリック。
- コンテキストメニューの「中心点を検索」を選択。
すると
▼中心点が表示されます。
▼選択ツールでレンガを選択し
- ツールバーから「回転」を選択。
- キーボードの「◀︎」を押して回転の中心軸を緑軸方向に固定します。
▼

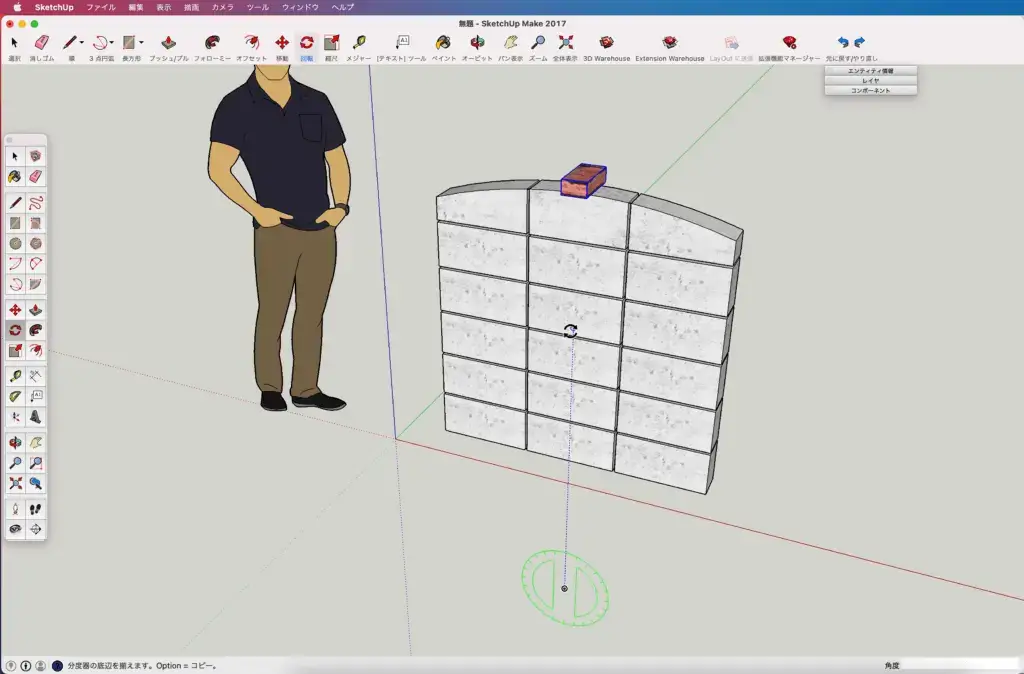

・円弧の中心点をクリックして回転コピーの中心を確定します。
▼

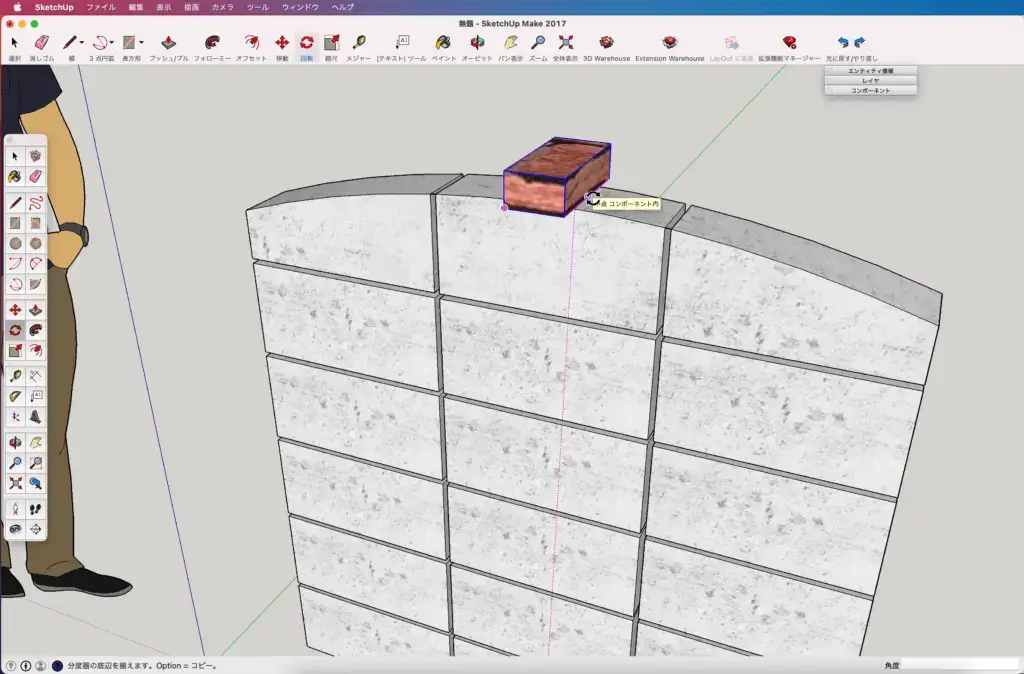

・レンガの起点をクリックして設定し
▼
- 右方向に移動させてから「option」を一回押してコピー。

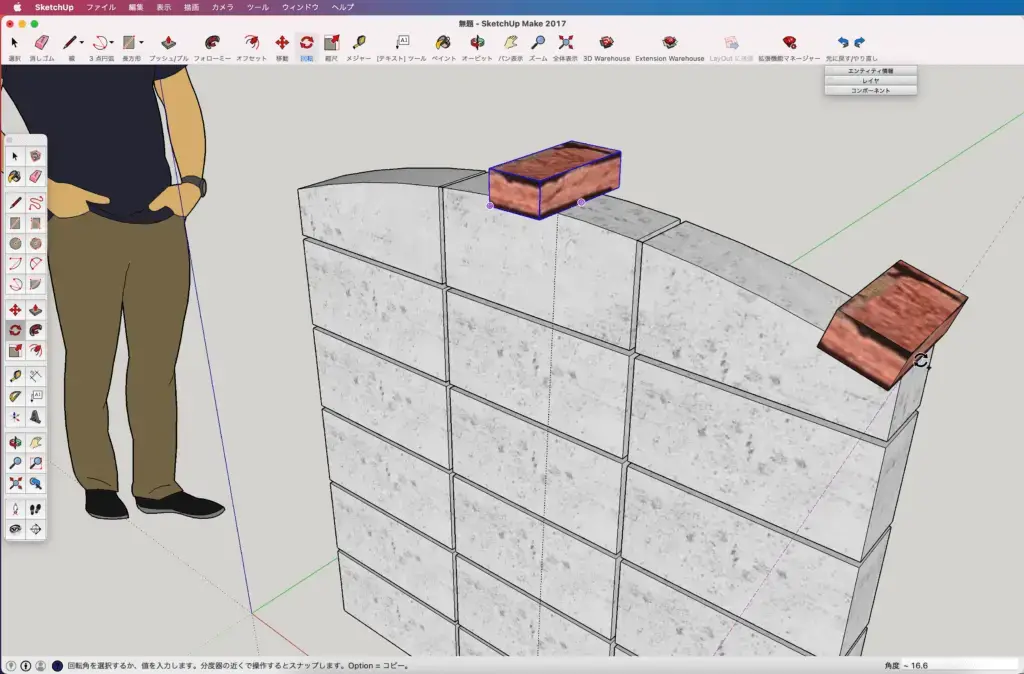

- コピーしたレンガをブロックの端っこに位置を合わせて確定します。
▼

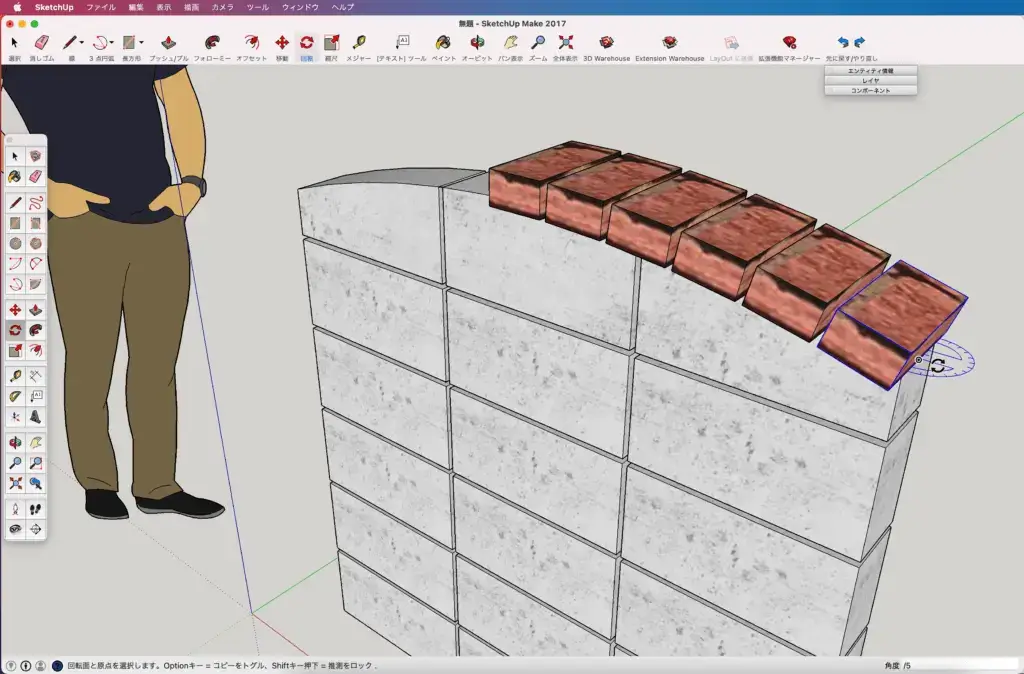

・数値入力「/５」でレンガが均等に回転コピーされます。
＊他の操作をする前であればコピー数を変更できます。
▼同じ要領で、左側も回転コピーしたら完成です。
最後に
R形状を付けるだけで
こんなに門柱らしく？なりました。
次は
もうひとウネリ（ひねり）f^_^;
付け加えてみようかなと思います。
最後まで読んで頂きありがとうございます。
少しでも何かの参考になれば幸いです。
